- PWR機床總體結構參照歐美流行結構，設計采用著名的CAD計算機輔助設計，同時采用先進的有限元算法對結構受力進行有效評估，結構分布更合理；

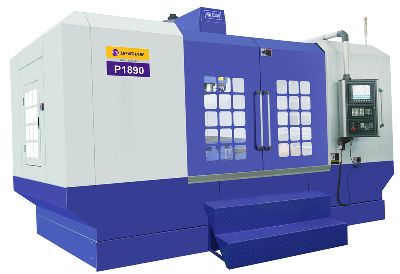

- 機床規(guī)格（單位：MM）PWR-1890
工作臺面積尺寸（X×Y）2000x900
X、Y、Z行程/電機功率x1800mm（左右移動）/5.5KW
y 900mm（前后移動）/5.5KW
z 700mm（上下移動）/5.5KW（自動抱閘）
主軸中心至立柱導軌距離：950
主軸端面至工作臺面距離：160-840
工作臺T型槽（數目-間距*尺寸）：5-22x165
主軸錐孔（型號/安裝尺寸）：BT50/Φ1190
主軸轉速（RPM）：8000rpm/min
X/Y/Z軸線軌條數：2/4/2
X/Y/Z軸滾珠絲桿規(guī)格：C3級5010
X/Y/Z軸電機聯接方式：直聯
AC主軸電機功率/KW：18.5
軸快速位移：15000mm/min
切削進給速度：1-10000mm/min
定位精度：±0.01mm
重復定位精度：±0.005mm
工作臺承重：1600kg
整機重量：15.5T
氣壓需求：6~8kg/cm平方
整機電源功率：55kVA
使用外觀尺寸（長×寬×高）：4420×3800×3650
標配系統(tǒng)諾信：SDS9-6CNCH1
備注：“人”字型立柱（Y向電機后置）。
